Timepix-based Space Radiation Micro-Tracker for the micro-satellite RISESAT.
Timepix-based Space Radiation Micro-Tracker for the micro-satellite RISESAT.

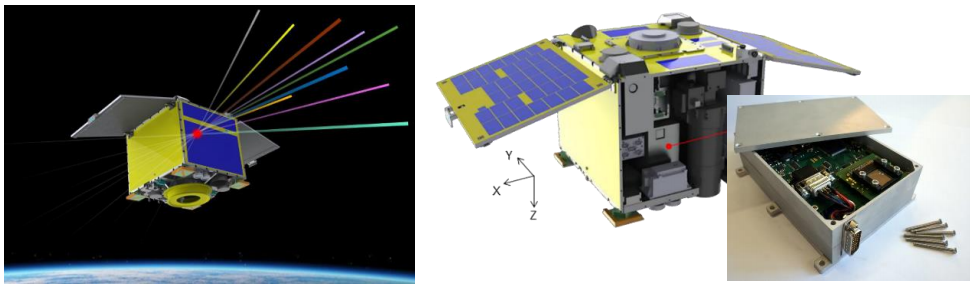

Vývoj zřízení s pracovním názvem "Timepix-based Space Radiation Micro-Tracker" alias RISEPix pro satelit RISESAT (Rapid International Scientific Experiment Satellite) vyvinutý v Kosmické robotické laboratoři Univerzity Tohoku jako projekt mezinárodní spolupráce a vynesen na oběžnou dráhu raketou Epsilon 4 japonské národní vesmírné agentury JAXA z kosmodromu Kagošima 18. ledna 2019.

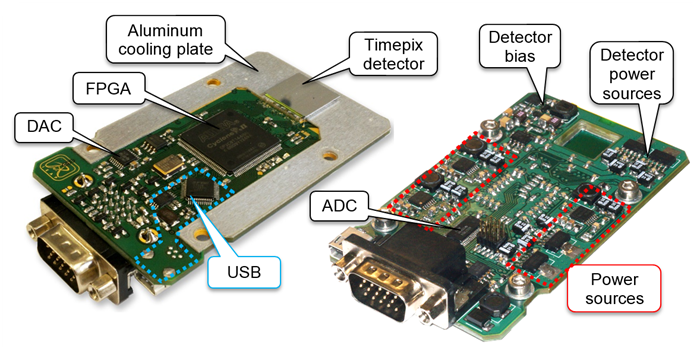

Jádrem zařízení jsou dva detektory Timepix těsně nad sebou umožňující rekonstrukci dráhy částice, která si to prohasí oběma. Návrh elektroniky původně vycházel ze zařízení s názvem Satpix, ovšem v rámci vývoje, kdy bylo potřeba řešit mimo jiné vzájemnou polohu a chlazení detektorů, které se navzájem ohřívaly (a velice rychle přehřívaly), jejich samotné připojení, které by přežilo start rakety, komunikační kanály umožňující spojení jak se satelitem, tak i rychlý kanál pro kalibraci atd. atd. byl původní návrh několikrát výrazně překopán. Finální zařízení postupně vzniklo přes tři vývojové prototypy s vyzkoušením rozličných přístupů k řešení. Ve výsledku se podařilo udělat zařízení ani né poloviční než byl první návrh, s detektory těsně naproti sobě, bez jakéhokoliv problému s přehříváním, s UART i USB rozhraním a bez jediného konektoru pro detektor.
Space Radiation Micro-Tracker
Timepix-based Space Radiation Micro-Tracker for the micro-satellite RISESAT
Best Poster Award - ESI 2013 - 3rd EIRO forum School on Instrumentation.
Timepix-based Miniaturized Radiation Micro-Tracker for the Micro-Satellite RISESAT
C. Granja, M. Holík, J. Jakůbek, V. Kraus, T. Kuwahara, M. Platkevič, S. Pospíšil, D. Tureček, O. Valach, Z. Vykydal
Transactions of the Japan Society for Aeronautical and Space Sciences, Aerospace Technology Japan, Vol. 12, No. ists29 p. Tr_7-Tr_11, doi: http://dx.doi.org/10.2322/tastj.12.Tr_7 (2014)
Detektor zmapuje kosmos
C. Granja, M. Platkevič
Pražská technika, 4/2012, p. 23 (2012)
Breadboard model of Timepix particle tracker for RISESAT spacecraft payload
Platkevič, Michal: Granja, Carlos Humberto: Jakůbek, Jan: Tureček, Daniel: Kraus, Václav: Holík, Michael
Funkční vzorek; 2013
Projekt: TA01010164
Engineering model of Timepix particle tracker for RISESAT spacecraft payload
Platkevič, Michal: Granja, Carlos Humberto: Kraus, Václav: Holík, Michael: Tureček, Daniel: Jakůbek, Jan
Funkční vzorek; 2013
Projekt: TA01010164
Sendai, Japonsko, Tohoku University
9. 5. 2012 - 15. 5. 2012
Projekt RISESAT: Scientific Microsatellite Mission Planning Meeting; Electrical and Mechanical Integration Tests
Fotky
