RISESAT

Timepix-based Space Radiation Micro-Tracker for the micro-satellite RISESAT.

logo_UTEF logo-medipix tohoku

Hardware

Space Radiation Micro-Tracker
Timepix-based Space Radiation Micro-Tracker for the micro-satellite RISESAT

Prezentace

ESI 2013 - 3rd EIRO forum School on Instrumentation, CERN, Ženeva
26. 5. 2013 - 1. 6. 2013
Timepix Detector Based Space Radiation Micro-Tracker for the Micro-Satellite RISESAT
Poster

Ocenění

Best Poster Award - ESI 2013 - 3rd EIRO forum School on Instrumentation.

Publikace

Timepix-based Miniaturized Radiation Micro-Tracker for the Micro-Satellite RISESAT
C. Granja, M. Holík, J. Jakůbek, V. Kraus, T. Kuwahara, M. Platkevič, S. Pospíšil, D. Tureček, O. Valach, Z. Vykydal
Transactions of the Japan Society for Aeronautical and Space Sciences, Aerospace Technology Japan, Vol. 12, No. ists29 p. Tr_7-Tr_11, doi: http://dx.doi.org/10.2322/tastj.12.Tr_7 (2014)

Detektor zmapuje kosmos
C. Granja, M. Platkevič
Pražská technika, 4/2012, p. 23 (2012)

Zapsáno v RIV

Breadboard model of Timepix particle tracker for RISESAT spacecraft payload
Platkevič, Michal: Granja, Carlos Humberto: Jakůbek, Jan: Tureček, Daniel: Kraus, Václav: Holík, Michael
Funkční vzorek; 2013
Projekt: TA01010164

Engineering model of Timepix particle tracker for RISESAT spacecraft payload
Platkevič, Michal: Granja, Carlos Humberto: Kraus, Václav: Holík, Michael: Tureček, Daniel: Jakůbek, Jan
Funkční vzorek; 2013
Projekt: TA01010164

Služebky

Sendai, Japonsko, Tohoku University
9. 5. 2012 - 15. 5. 2012

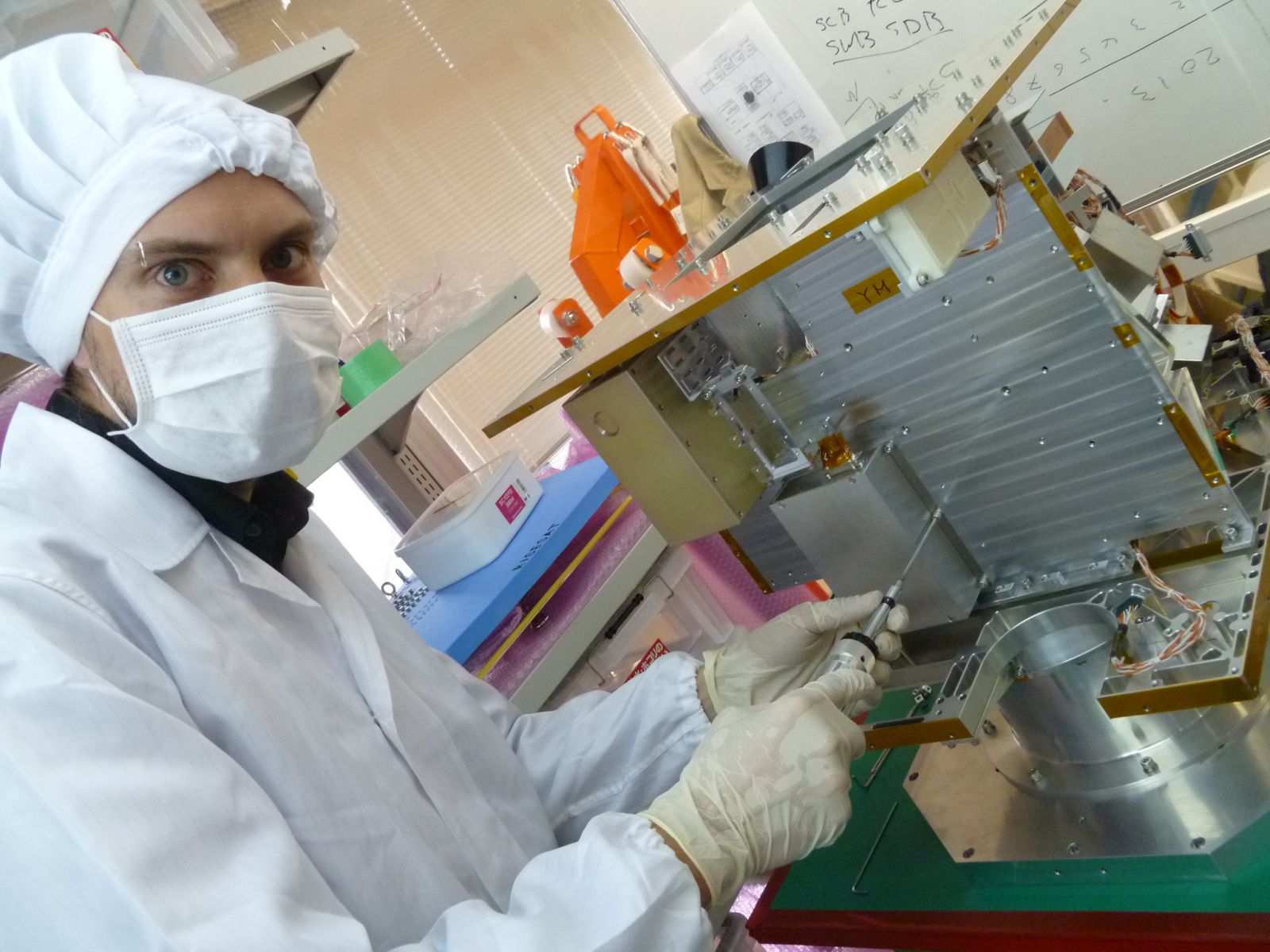

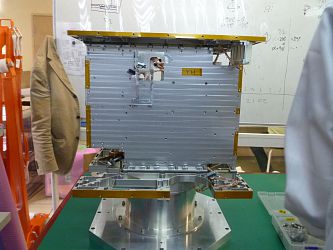

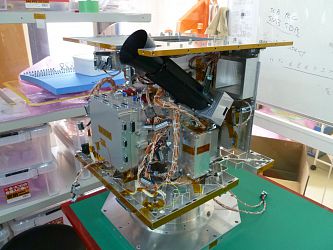

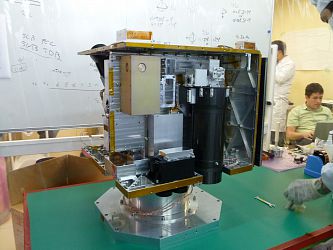

Projekt RISESAT: Scientific Microsatellite Mission Planning Meeting; Electrical and Mechanical Integration Tests

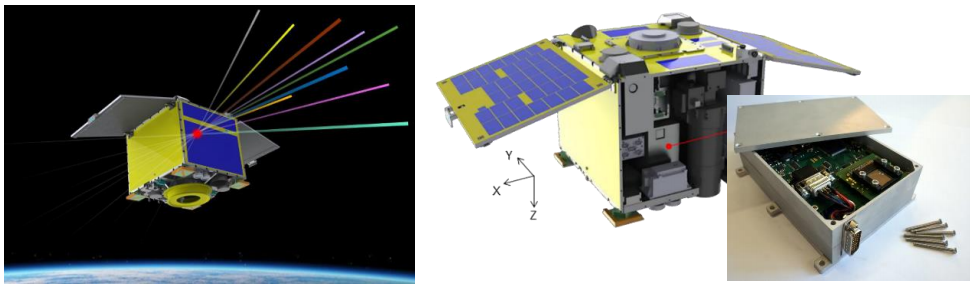

Vývoj zřízení s názvem "Timepix-based Space Radiation Micro-Tracker" pro připravovaný satelit RISESAT (Rapid International Scientific Experiment Satellite) vyvíjený ve Space Robotics Laboratory v Tohoku University v japonském Sendai.

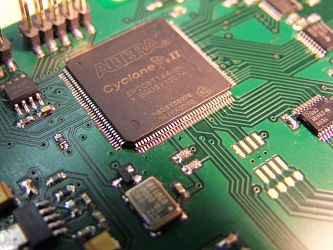

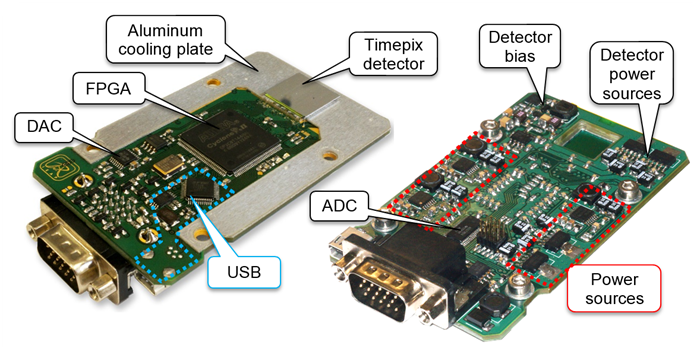

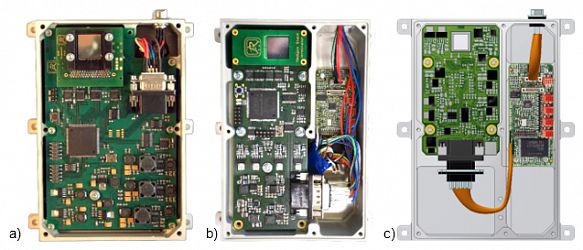

Jádrem zařízení jsou dva detektory Timepix těsně nad sebou umožňující rekonstrukci dráhy částice, která si to prohasí oběma. Návrh elektroniky původně vycházel ze zařízení s názvem Satpix, ovšem v rámci vývoje, kdy bylo potřeba řešit mimo jiné vzájemnou polohu a chlazení detektorů, které se navzájem ohřívaly (a velice rychle přehřívaly), jejich samotné připojení, které by přežilo start rakety, komunikační kanály umožňující spojení jak se satelitem, tak i rychlý kanál pro kalibraci atd. byl původní návrh několikrát výrazně překopán. Finální zařízení postupně vzniklo přes tři vývojové prototypy s vyzkoušením rozličných přístupů k řešení. Ve výsledku se podařilo udělat zařízení ani né poloviční než byl první návrh, s detektory těsně naproti sobě, bez jakéhokoliv problému s přehříváním, s UART i USB a bez jediného konektoru pro detektor.
